Stora Gjutaredagen

Idag var det dags för den efterlängtade gjutningen av källargolvet, bara att se till att allt material och gubbar är på rätt plats i rätt tid. Logistiken började med att hämta ett "Gratissläp" för att sedan ta sig till andra sidan stan för att hämta en 83cm Dynapack BG33 Glättningsmaskin.
Hade fått i uppgift att hämta den lilla varianten, en erfarenhet rikare - liten för betongarbetare är enorm för en som jag. De lyfte in den med trucken i släpet och det åbäket skulle vi lyfta ner i gropen manuellt.

Gjutarna för dagen var Dick och Ove, bägge med enorm erfarenhet av allt som har med gjutning att göra. Det var bara att se på, njuta och förundras över deras rutin. I sista sekund fick vi tillverka en platta för "ögat" till lasermätaren samt en mini slodare (som vi inte fick användning för). Själv fick jag ynnesten att hålla "ögat", pinne med lasermottagare på som man mäter av höjden med.

Betongbilen, bandaren även kallad för han matar ut betongen på ett band, kom 13:45. Enbart 9 minuter senare påbörjades arbetet.

Och 30 sekunder senare med betongbilsföraren med sin radiostyrning i famnen.

Betongbil som häller betong på bandet.

4 minuter efter start och jag mäter av ytan. Givetvis dubbelkollar Ove att jag mätt rätt. Otroligt nog så låg allt i perfekt nivå (+/- 2mm), ett av Oves kännetecken tydligen.

6 minuter efter start: Ove slodar.

16 minuter efter start: Snart är formen fylld och jag oroar mig för om betongen kommer att räcka. Har jag räknat rätt, beräknad mängd 4,90m3 och levererad är 5,00m3.

Betongen räckte och det blev 100 liter över som Dick tog hand om. Vis av erfarenhet hade han gjort iordning ett litet utegolv hemma som skulle gjutas med restbetongen.

Gubbarna har gått hem för att kolla fotboll, själv blev jag kvar för att tvätta verktyg och hjälpa betongbilsföraren med lite tvätt innan han var klar på denna plats.

Efter 45 minuter var det dags att köra över ytan med plantallriken, en uppgift som verkligen kräver en hel del erfarenhet för att få det snyggt.

När jag och Dick tyckte ytan var klar så körde Ove över den ytterligare två gånger. Sedan var det dags att plocka av tallriken och köra med glättingsbladen. Även här sköttes arbetet under yttersta noggrannhet. Olika hastigheter och tryck beroende på var betongfyllningen började, hur mycket sol ytan fått och hur betongen fördelat sig just på aktuell yta.
Glättingen gjordes i två omgångar, resultatet blev en blåaktig betong med sammetsyta. Totalt glättades det i 60 minuter för att få fram den blåaktiga och lena känslan i betongen.
Ytan blöttes ner och plastades in, klart för dagen..

Golvvärmerör

Lyckades lura hit bror Johan för att assistera i utläggning och najning av golvvärmerör. En 240 meters rulle med Uponors 20mm bångstyriga rör skall läggas ut. Ingen av oss hade gjort detta innan så det var lite fumligt till en början men när vi väl kommit på en del av knepen så rullade det bokstavligen på.

• Tag inte upp rullen ur kartongen
• Flytta med kartongen med utläggningen
• Vänd kartongen åt rätt håll i krökarna, annars skruvas rören runt sig själva
• Naja så mycket det går i krökarna
• Spara ett par meter rör i båda ändarna för att slippa rörkopplingar
• Var minst två när rören läggs ut
• När inloppsröret är lagt i kanten och första rörböjen skall göras, pausa och mät upp vilket cc-avstånd som behövs. Risk för att man annars hamnar helt fel i slutändan.

När väl värmerören var på plats passade vi på att knö in lite rör för elen under armeringen. Ett rör till varje hörn plus ett mitt på långsidan. Alltihop snyggt samlat brevid källardörren.

Efter denna övning cyklade Johan hem och jag fortsatte hela kvällen med att återfylla makadam runt formen.

Mer rörkopplingar

Idag armerades det, voten blev klar och vi började lägga nät. Inser när första nätet är på plats att våra krökfötter (armeringsklossarna) är för höga. Armeringen hamnar på 50mm, plus 20mm golvvärmerör ger bara 30mm betong över värmerören.
Enda stället de hade kortare klossar var Kungälvs trä, jättekul att åka dit dagen innan midsommarafton märkte jag. Det tog 45minuter i krypfart, med 5minuter tillgodo fann jag Kungälvs trä och fick köpt 100 rosa 25-35mm klossar.
Väl hemma får jag tag på Uponor och de rekommenderar 30mm betong ovan rör, hela utflykten förgäves med andra ord.
Säcken kom förbi för att fylla det sista i diket, han anslöt de sista metrarna rör som kan ses i bilden nedan.

Hoppas vi inte behöver gräva upp det här igen, snacka om plockepin.

Dräneringsbrunn mm

Inköp av stigarrör som vi gjorde om till dagvattenbrunn, de färdiga brunnarna hade inte de kopplingar som vi behövde. 160mm ut till gatan - 110mm till dränering i samma nivå - 110 mm till dagvatten strax ovanför dräneringen. Även en bunt kopplingar, 15-30-45-90 grader böjar etc...Med Säckens, grävarn, hjälp så monterade vi ihop labyrinten av rör. Med 4mm tillgodo på fallet så stämde allt i slutändan. Med rören på plats så återfyllde Säcken vårt dike till gatan.
Slälv blev man kvar i gropen långt in på natten för att gjuta på kopplingar på avloppet och snygga till de andra kopplingarna.

Lagom trött, seg och lite längtan efter en varm dusch.

Från vänster:

• dagvatten väster om hus
• dränering väster om hus
• avlopp, 90 böj till höger skyddar spolbrunn för dränering öster hus.

Avloppet har tre anslutningar

• första är gamla anslutningen för dränering väster hus numera en pågjuten 110rör koppling och pluggad
• mittknutan är avloppet
• högerknutan är blir avloppsanslutning till den utbyggda delen tidigare dränering öster hus.



Jag hade sällskap av grabbarna, de frös så de byggde sig en koja av cellplast. De är faktiskt inne i kojan på bilden.

Pool

Det fina vädret gjorde att arbetet fick prioriteras om. Dagen innan bilden togs så laser planade vi gräsmattan och grävde ut och jämnade med sand. En snabb runda till Hornbach som var de enda som hade öppet 19:30 fick vi tag på 5cm S80 cellplastisolering och geoduk. Fram med poolen och montera, slänga i slangen och vänta. Vid 23-tiden var arbetet avslutat.
Marcus gjorde premiärdoppet vid 15-tiden idag, 14 grader i poolen.

L-element

Perfekt Söndag för lite jobb i gropen, regn i luften och kyliga vindar. Mobiliserade bror Johan till pilljobbet med att placera ut L-elementen på rätt plats, i linje och i rätt höjd.

Började med att sätta upp rätsnören, en rektangel på 500 x 710 cm. Efter mycket möda så fick vi till det, svor en del över måttbandet som gick att sträcka 2-3cm. Andaktsfullt mätte vi sedan upp diagonalerna och de stämde så när som på 4mm.

 Sedan blev det dags att placera ut de 120 x 60 x 40cm L-elementen. Lite som att bära på en TV-apparat, stor otymplig, tyngdpunkt på fel ställe. Elementen har ena sidan belagt med 1cm fiberarmerad cement. Placerade ut alla element som inte behövde kapning, till sist var vi tvugna att börja mäta och kapa till de sista.

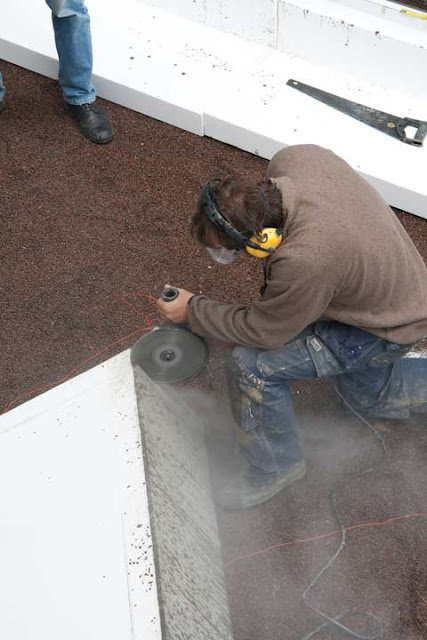

Vad skulle man göra utan en 230mm vinkelslip och en bra diamantskiva, borde vara obligatorisk utrustning när man bor i hus.

Nu börjar det se riktigt bra ut, fick till och med till övergången över den gamla voten. Vi bilade ut lagom djupa spår i gamla voten för att passa in L-elementen.

Har tidigare bilat med Hilti men efter att ha testat Metabo så känns Hilti som ett dåligt skämt.
Alla elementen utplacerade, bara att gå vidare, isoleringen skall ner. Med hjälp av alla närstående så påbörjades arbetet.

Även klumpfot vågade de sig ner i gropen.

 Låång in på kvällen lades det tredje lagret 100mm isolering, totalt 3 lager.

Tjuvar i trädgården

Tog grannen på bar gärning när han försedde sig med ett oskyldigt smil och hemsk lila skjorta.

Uppgrävning av dagvatten

Säcken, grävarn, kom förbi och assisterade i uppgrävning av dagvattenledningen. Alla beräkningar pekar mot att vi borde slippa en 7000kr pumpbrunn om vi gräver oss närmare gatan dit ledningen faller.
Stämde inte riktigt med beräkningarna men vi nådde rätt djup efter 5m.

Ledningen till vänster är dagvattnet som går vinkelrätt ut mot gatan. Till höger den lagade avloppsledningen.
Dräneringen från utbyggnaden skall dras under avloppet och anslutas till dagvattenledningen. Utgrävningen avslutades med lite handgrävning för att rensa upp runt röret.

Avloppslagning

Med grävarns, även kallad säcken, grävdes det upp runt avlopp för att förbereda för permanent lagning av det tidiagre avgrävda avloppet. Det blev en upptäcks grävning, det som vi trodde var en enkel anslutning visade sig vara en tre-udds förgrening.
Till avloppet var dränering från syd och väster om huset kopplad till en av förgreningarna, dränering och dagvatten från norr och öster till andra förgreningen samt avloppet till den tredje anslutningen.
Avloppet som skulle enligt VA-verket gå rakt mot gatan går istället med 45graders vinkel snett ut mot gatan och rakt under äppelträdet, fallet är stort.
Efter en shoppingtur på Alltimark och Hisings Rör så påbörjades lagningen. 150mm gjutjärn - PP rör - 150mm betongrör. Billiga grejer, bara gummimuffen till gjutjärn-PP övergången gick på 1100kr.
Under lagningsarbetet var det strängt förbjudet att använda toalett, dusch och handfat. Hade ingen lust att få vatten och annat gojs i nacken. Det blev väl lite fölr spännande för killarna, när de somnat så vaknade de till och gick på toa bägge två vid olika tillfällen. Inte nummer ett utan den tyngre nummer två bjöd de på. Jag hörde bara ett muller från röret och undrade vad det var för konstigt ljud till det hela sköljde ner över mig.....
Till slut vid 23-tiden, 5 timmar senare så var avloppet lagat och gjutet.

+ Höjder

Ikväll blev det uppmätning av +höjder, ett begrepp som används i lantmäteri. Man anger saker och tings höjd över en tilltänkt nationell noll-nivå, gissningsvis ett slags medel havsnivå.
I ett försök att finna läget för de olika avlopp, dränering och dagvatten relativt huvudledningarnas djup i gatan blev det en kväll med pipande med lasermätaren.

Planing

Grävarn kom i morse och lyfte upp den lilla paddan ur gropen. Smått problematiskt att lämna tillbaka den, vi ställde den på fel håll på släpet så Alltimark hade problem att få av den med trucken. Otroligt nog så kunde inte Alltimark skaka fram en stropp för att lyfta den i öglan, fann dock en lastbilschauffis som kunde tänka sig att låna ut en stropp. Han var likt mig fascinerad av personalens handfallna beteende och brist på material.

 Flisning och planing, ett långsamt, tålamodskrävande och ryggkrävande pilljobb. Flisen hämtades från grannen som hade en rejäl hög liggandes. Trodde länge att det inte skulle räcka men sista spadarna skrapade jag från deras parkeringsplats och det efter 20 skottkärror. Fick i slutet assistans av min egna lantmätare Marcus.
Många timmar senare så blev det så här, högsta - lägsta punkt +/- 2mm.

Makadamisering fortsätter

Under eftermiddagen kom grävarn för att lyfta upp det sista av leran och källarsockeln. En snabb tur till Alltimark för att hyra en 300 kilos padda och en lasermätare. Paddan var ungefär dubbelt så stor som jag hade tänkt mig men vad vet jag.

Först bråkade vi med dränslang rullen för att lägga ut den sista biten och få ner den till rätt djup, jag har väl inte glömt att tala om hur enkelt och smidigt det är att handgräva 16/32 makadam. Efter lite möda och svordom så var den på plats.

Dags att lyfta ner padda och dra igång den diselosande och stånkande paddan. Inte helt lättmanövererad, den beter sig som en ouppfostrad Amstaff - drar lite lätt dit den vill gå.
Hela huset skakade, träden darrade, marken fick helt enkelt ordentligt med stryk.

En intressant sak inträffade, på två ställen blev makadambädden som en studsmatta och det kändes som marken gav vika. Allt regn förra veckan har mättat lerbotten på två lågpunkter och ju mer paddan fick jobba desto mer vatten kom upp och marken sjönk, till synes utan botten. Tre kärror med makadam över ena spotten hjälpte lite grann. Paddan är helt enkelt för tung för vattenmättad lera.
Efter konsultation med min gjutare så jämnade vi till marken över spottarna och lät de vara, löser detta med extra armering.

Lite finlir för att jämna till botten, ca 3 timmar underhållande och muskelbyggande skyfflande så började det likna ett plant underlag. Självklart fick jag utomordentlig hjälp i planingsarbetet av lantmätaren Marcus.

Nu är själva makadamiseringen klar och planad, nästa steg blir att lägga ett tunt lager flis för att sedan placera ut L-elementen men mer om det imorgon...

Dränering och makadam

Idag Söndag så ställde mina föräldrar upp åter igen med groundservice och småplock, idag även uppbackad av bror Johan. Skönt att slippa tänka på allt runt om kring och bara koncentrera sig på bygget.
Johan bilade rent väggarna och sedan mätte vi ut de viktiga höjderna, var golvet skall hamna, övre nivån för makadamet, höjd på dräneringen. Efter glidarjobbet så började skottning av 16/32 makadam, inte det mest lättgrävda gruset i stan. Med lite möda och mätande så lyckades vi få till en bra nivå på dränering.
Konrad bistog med verktyg och upprensning av prylar överallt, Berit snodde ihop mat och fika.

Avrundade med att gräva ut lite lera där farstun varit, denna fyrkant (i mitten av bilden) är inte helt utgrävd än. Nivån behöver sänkas 20cm för att rymma makadam och isolering i tillbörlig tjocklek. Hoppas på att grävarn kan ta upp gojset imorgon tillsammans med den stora bit av sockeln som finns kvar.

Farstukällarn död

2010-11/12
Arbetet med att förbereda för grävans ankomst började tidigt, beställa makadam från Ballast vilka lovade leverans samma dag. Av alla inblandade så är de nog de snabbaste i svängarna.
Makadamet skall tippas också där jag idag har ett öppet schakt för el och tele, handskyfflingen blev en liten uppvärmning för vad dagen skulle bjuda på.
Lagom när schaktet var täckt så kom grävarn, vi gick loss med tigersåg på takbjälkarna och fick loss och ner dessa mastodonter till bjälkar.
Klart för rivning trodde vi, grävarn kände på väggarna med skopan för att konstatera att vår farstukällare är en del av urberget. Läget såg lite hopplöst ut.
Dags att ta fram Hilti Kapmaskin och ladda 230mm diamantskiva, på med mask, skyddsglasögon, handskar och jacka. Att kapa i putsade väggar är en intressant övning, det dammar och ryker så man kan tro att det är en rökmaskin på ett disco som fått fnatt. Elisabeth som var inne i huset trodde Lützen dimma hade återskapats i kök och källare. Ett mycket fint stendam täcker nu effektivt allt i huset och ger det en fin modern grå nyans.
Men efter en halvtimmes kapades i blindo så gjorde vi ett nytt försök med grävmaskinen och det verkade lika kört denna gång men plötsligt sprack hela farstun i bitar.

Med utmärkt timing kom lastbilen från Ballast med mer makadam. Utan detta makadam hade grävarn inte kunnat köra ner i gropen.
Även med extra makadam så är det brant och halt, opackad makadam ger lite bättre fäste än stenkulor.
Vi fick till slut bort alla väggar och merparten av grunden. Avslutade dagen med att lägga ut markväven och fylla på med makadam. Nu har vi 1.5ggr så mycket makadam som vi behöver i gropen men det är för grävskopans upp och nerfart, detta grävs ut när hela farstugrunden är borta vilket sker på måndag.

Elen flyttad

Fick till slut tag på en driftig person på GBG-Energi's kundtjänst, förklarade situationen och 1 timme senare ringer en montör och vill komma till skott omedelbart.
Fas Elektriska, min valda elfirma, ställde upp på kort varsel och vid 14-tiden sammanstrålade två glada snubbar från GBG El, Fas Elektriska och jag. Dryga timmen senare var kabeln förlängd och flyttad, ny elmätare för utomhusbruk installerad. Den gamla nya mätaren var endast för inbyggd antenn, litet problem när den sätts i plåtskåp som effektivt skärmar av.

Grävarn kommer imorgon för att riva farstukällaren med min assistans. Mitt jobb blir att plocka fram kapen och försöka försvaga farstukällaren där den skall skiljas från huset. En liten runda med tigersågen blir det också, golvbjälklaget är inte separerat från huset än.

Just nu regnar det för fullt och det skall tydligen fortsätta ett dygn framöver, inte helt perfekt men det blir ju lite mindre dammigt.

Blå tummen

Ja då var man medlem i den anrika klubben "Blå Tummen"
Det hände mer idag, min elektriker från Fas kom ut för att förbereda Göteborgs Energis ankomst. Han kom strax efter 07.00 på morgonen, bara att vänja sig. Ett gigantiskt mätarskåp skulle fästas upp, lyckades kapa ur lite i fasaden för att minska på synliga djupet, när nya isoleringen och träfasaden kommer på skall det bara sticka ut 3cm. Får be de grannar som jag väckte strax efter 07.00 imorse då jag kapade upp fasaden med diamantskivan.
Ny är kabel dragen från mätarskåp till säkringscentralen dock ej ansluten, det blir när GBG Energi kommer.
